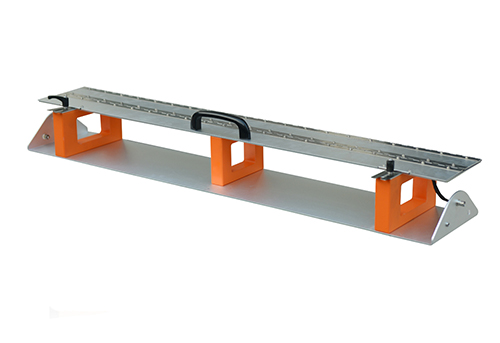

電容耦合夾模擬器CCC 100將電快速瞬變脈沖群耦合到I/O線路上，符合歐洲和國際抗擾度測試所需要的不同標準。因為離散電容無法耦合干擾信號流，所以離散電容通常不能將電快速瞬變脈沖群耦合到信號線上。連接到所需要的線路（直接）、同軸電纜、屏蔽電纜通常是不可能的。在這種情況下，耦合通過電容耦合夾來實現的。干擾模擬器可以連接在耦合夾具的兩側。
特點：
> 設計符合IEC 61000-4-4 Ed 3.0的標準
> 允許脈沖電壓為7kV
> EFT/Bust信號和數據測試
> 電纜直徑達40mm
> 有效的耦合長度為1m
- IEC 61000-4-4
- GB/T 17626.4
- IEC 61000-4-18
電容耦合夾模擬器CCC 100技術參數
電容耦合夾
CCC100
耦合電容
100pF～1000pF DC 5kV
絕緣能力
＞5kV (1.2/50μs)
外形尺寸
1040×140×110mm
